تفاصيل المنتج:
|
| اسم المنتج: | محرك طين الحفر | أصل: | خبي ، الصين |
|---|---|---|---|
| اسم العلامة التجارية: | JS | تقرير الاختبار الميكانيكي: | تزود |
| يكتب: | محرك قاع البئر | إصدار الشهادات: | API |
| إبراز: | محرك طين الحفر HDD,محرك طين الحفر PDM,محرك طين قاع البئر PDM لـ |
||
مقدمة

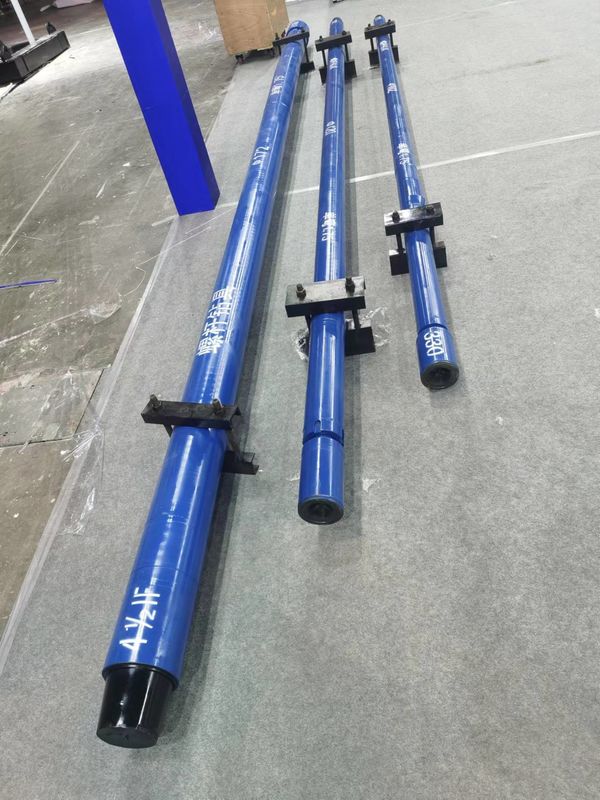

محرك الحفرة السفلية هو نوع من أدوات الحفر في قاع البئر مدعوم بالطين.يدخل الطين الناتج عن مضخة الطين المحرك عن طريق الصمام الجانبي ، ويتم إنشاء انخفاض في الضغط بين مدخل ومخرج المحرك ، وسيؤدي انخفاض الضغط هذا إلى دفع محور دوران المحرك إلى الدوران ، ونقل عزم الدوران وسرعة الدوران إلى بت عن طريق العمود العالمي وعمود النقل .تعتمد خاصية محرك قاع البئر بشكل أساسي على معلمات خصائصه.يستخدم هذا المنتج تقنية الطلاء العالية والجديدة لتجنب تغطية الدوارات الناتجة عن التكنولوجيا التقليدية.تم تحسين قوتها وحياتها بشكل كبير.إنها قابلة للتطبيق على الحفر الأفقي الموجه ، ج
معلمات المنتج
معلمات المنتج: البيانات والمعلمات الرئيسية لمحرك قاع البئر
| يكتب | 5LZ73 - 7.0.0 تحديث | 5LZ89 7.0.1 | 5LZ95 7.0 | 7LZ95 3.5 | 9LZ95 7.0 | 5LZ120 7.0.1 | |
| حجم الحفرة | مم | 95 ~ 121 | 114 ~ 152 | 118 ~ 152 | 118 ~ 152 | 118 ~ 152 | 149 ~ 200 |
| في |
33/4 ~ 43/4 |
41/2 ~ 6 | 45/8 ~ 6 | 45/8 ~ 6 | 45/8 ~ 6 | 57/8 ~ 77/8 | |
| نوع موضوع | قمة |
23/8 "REG |
23/8 "REG | 27/8 "REG | 27/8 "TBG | 27/8 "REG | 31/2 "REG |
| الأسفل |
23/8 "REG |
23/8 "REG | 27/8 "REG | 27/8 "REG | 27/8 "REG | 31/2 "REG | |
| انخفاض ضغط الفوهة | الآلام والكروب الذهنية | 1.4 ~ 7 | 1.4 ~ 7 | 1.4 ~ 7 | 1.4 ~ 3.5 | 1.4 ~ 7 | 1.4 ~ 7 |
| يوصي التدفق | L / S. | 3 ~ 8 | 3 ~ 8 | 7 ~ 12 | 7 ~ 11 | 6 ~ 10 | 9 ~ 14 |
| بت الروتاري | ص / دقيقة |
109 ~ 291 |
95 ~ 200 | 90 ~ 195 | 120 ~ 240 | 90 ~ 200 | 95 ~ 200 |
| انخفاض ضغط المحرك | الآلام والكروب الذهنية |
2.4 |
2.4 | 3.2 | 2.4 | 2.4 | 3.2 |
| عزم الدوران العامل | NM |
460 |
628 ~ 838 | 1260 ~ 1630 | 723 ~ 960 | 750 ~ 1020 | 1480 ~ 1820 |
| تأخر عزم الدوران | NM |
650 |
1300 | 2200 | 1500 | 1550 | 2440 |
| انتاج الطاقة | كيلوواط |
4.7 ~ 12.5 |
7.3 ~ 15.3 | 13.6 ~ 29.5 | 18 ~ 24 | 8.3 ~ 18.5 | 16.4 ~ 34.5 |
| الوزن قليلا الموصى بها | تي |
4.7 ~ 12.5 |
2.0 | 2.5 | 1.0 | 2.5 | 3 |
| أقصى وزن بت | تي |
2.5 |
3.0 | 5 | 1.5 | 5 | 5 |
| طول (مم) |
مستقيم |
3450 |
3570 | 4450 | 2500 | 3590 | 5085 |
| منحنى واحد |
3450 |
4675 | 3590 | 5335 | |||
| وزن (كلغ) |
مستقيم |
100 |
98 | 140 | 89 | 120 | 390 |
| منحنى واحد |
102 |
150 | 120 | 420 | |||
| يكتب | 5LZ165 7.0.1 | 5LZ165 7.0.1 | 5LZ172 7.0 | 5LZ197 7.0.1 | 5LZ210 7.0.1 | 5LZ244 7.0.1 | |
| حجم الحفرة | مم | 213 ~ 251 | 213 ~ 251 | 213 ~ 251 | 251 ~ 311 | 251 ~ 375 | 311 ~ 445 |
| في | 83/8 ~ 97/8 | 83/8 ~ 97/8 | 83/8 ~ 97/8 | 97/8 ~ 121/4 | 97/8 ~ 143/4 | 121/4 ~ 171/4 | |
| نوع موضوع | قمة | 41/2 "REG | 41/2 "REG | 41/2 "REG | 51/2 "REG | 65/8 "REG | 65/8 "REG |
| الأسفل | 41/2 "REG | 41/2 "REG | 41/2 "REG | 65/8 "REG | 65/8 "REG | 75/8 "REG | |
| انخفاض ضغط الفوهة | الآلام والكروب الذهنية | 1.4 ~ 7 | 1.4 ~ 7 | 1.4 ~ 7 | 1.4 ~ 7 | 1.4 ~ 7 | 1.4 ~ 7 |
| يوصي التدفق | لتر / ثانية | 20 ~ 28 | 20 ~ 28 | 25 ~ 35 | 25 ~ 57 | 35 ~ 50 | 50 ~ 75 |
| بت الروتاري | ص / دقيقة | 90 ~ 160 | 80 ~ 150 | 90 ~ 160 | 86 ~ 196 | 100 ~ 160 | 100 ~ 160 |
| انخفاض ضغط المحرك | الآلام والكروب الذهنية | 2.4 | 3.2 | 4.0 | 4.0 | 4.0 | 4.0 |
| عزم الدوران العامل | نانومتر | 2750 ~ 3960 | 3860 ~ 4980 | 5860 ~ 6970 | 7800 ~ 9350 | 9980 ~ 11900 | 12870 ~ 13970 |
| تأخر عزم الدوران | نانومتر | 6300 | 8470 | 11550 | 18690 | 19600 | 23000 |
| انتاج الطاقة | كو | 31.6 ~ 56.2 | 37 ~ 69.4 | 60.4 ~ 107.4 | 70 ~ 160 | 115 ~ 183 | 140 ~ 225 |
| الوزن قليلا الموصى بها | تي | 8 | 8 | 10 | 16 | 17 | 18 |
| أقصى وزن بت | تي | 16 | 16 | 16 | 24 | 28 | 30 |
| طول (مم) |
مستقيم | 5930 | 6830 | 7230 | 8470 | 8400 | 9060 |
| منحنى واحد | 6180 | 7080 | 7480 | 8720 | 8660 | 9320 | |
| وزن (كلغ) |
مستقيم | 742 | 820 | 930 | 1140 | 1460 | 1980 |
| منحنى واحد | 772 | 850 | 970 | 1195 | 1520 |
2050 |
|
حفر أمبوزيت ، آبار عنقودية ، آبار جانبية ، صيانة الآبار ، إلخ
